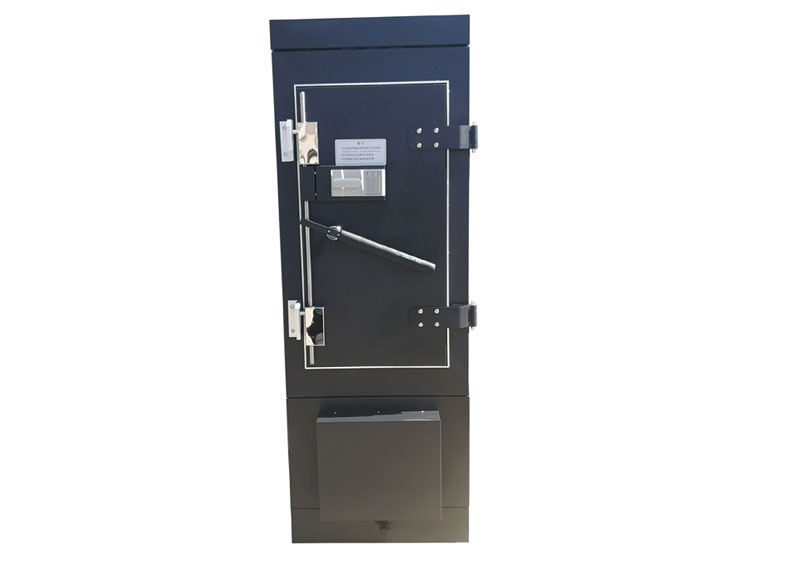

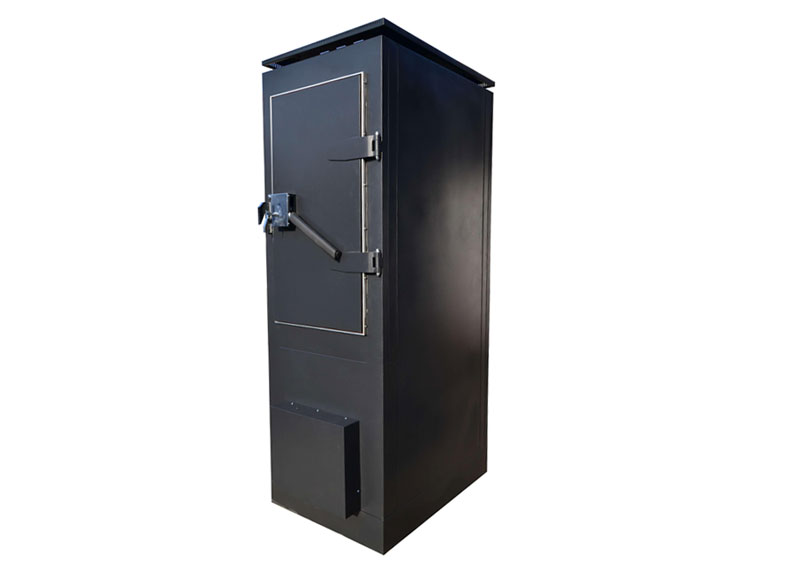

實用型電磁屏蔽機柜
ZHKJ- G型電磁屏蔽機柜是自主研發的高性價比普及型產品，該產品結構簡潔合理,安全可靠，堅固耐用，開門輕便，操作簡單，定制靈活，易于維護，具有很高的性價比。
產品特點.
?做工精良: 優質材料經過精心制作,屏蔽殼體采用CO2保護焊工藝及表面高級電鍍處理工藝，色澤均勻，無裂紋、焊接等痕跡，品質保障
?堅固耐用: 使用特殊材料和工藝，機械強度高，耐高溫耐腐蝕,極大的提升了機柜的整體可靠性和穩定性
?安全可靠: 增加通風散熱循環系統，良好的通風散熱性能、有效的保障了機柜內部設備的安全穩定運行，降低維護風險
?定制靈活: 結構合理,簡潔易用，可以根據用戶的實際使用需求進行靈活的定制，造型美觀，操作使用方便，性價比高。不受規模和復雜性的影響，為用戶提供更先進，更方便、更安全的使用環境
| 序號 | 品名 | 技術要求 | 數量 |
| 1 | 屏蔽柜體 | 1.外觀尺寸 700mm*1000mm* 2000mm(寬*深*高) *“屏蔽性能指標以屏蔽機柜在未穿線前為依據" ”要求:進入屏蔽機柜的屏蔽網線為雙層屏蔽線” 2.外觀:美觀大方，色樣按甲方要求。(顏色:黑色) 3.殼體: 1 .5mm厚的冷軋鋼板焊接成的全密閉的箱體，經鍍 鋅與油漆等防腐蝕處理; 4.屏蔽門:優質材料經過精心制作與處理的屏蔽簧片、冷軋 鋼板焊接成的門]扇組成的屏蔽門;機柜屏蔽門采用v型刀口 5.設備固定支架:標準191 ; 6.放置設備隔板:普通標準機柜配置3塊隔板; 7.散熱通風波導窗:蜂窩型，上下各1套300*300mm,頂部安裝 軸流風扇; *說明:因屏蔽機柜為密封結構,考慮到機柜內設備工作時會產生-定的熱量, 需要求散熱問題,我們建議機柜內實際使用內空間不超過60%，留有一定的設備放置余量或者增加通風口及軸流風機 8.對地電阻:不接地時對地電阻應大于10002; 9.重量:小于250KG。 10.萬向輪:結實耐用，多方向、多角度滑動自如。 | 1套 |
| 2 | 軸流風扇 | 無故障運行時間大于18000小時。 | 4只 |
| 3 | 安全罩網 | 固定軸流風扇 | 1套 |
| 4 | 電源濾波器 | 具有寬抑制頻帶和高的插入損耗;交流電220Vx 16A。 | 1套 |
| 5 | 電器插座 | 機柜專用PDU | 1組 |
| 6 | 網線波導管 | Φ8.1*100銅質波導管(屏蔽六類網線)* . (另外增加的按照用戶實際需求數量核算) | 10個 |
| 7 | 光纖波導管 | Φ13*140鍍銅光纖輸導管* . (另外增加的按照用戶實際需求數量核算) | 5個 |
| 8 | 接地銅帶 | 專用接地銅質編織帶，安全保障 | 1個 |
| 9 | 萬向輪 | 單只承重不小于200KG. | 4個 |
| 10 | 地腳螺栓 | 高度可調;減輕輪子對地面的壓力 | 4個 |
| 11 | 風道散熱循環系統 | 利于設備的充分散熱，防止機柜內溫度過高(選配) | 1套 |
| 12 | 溫濕度報警監控系統 | 實時監控和顯示機柜內的溫濕度,具有溫濕度監控報警器,當機柜內溫濕度超出設定范圍時，進行報警(選配) | 1套 |
| 13 | 電磁泄漏報警監控系統 | 具有屏效監控報警器，能夠在機柜內(如開門)信號泄露時進行報警(選配) | 1套 |
| 14 | 密碼按鍵鎖 | 利于機柜內部設備的安全防護(選配) | 1套 |
規格
| 訂購代碼 | 容量（U） | 寬 | 深 | 高 | 包裝尺寸 | 體積（m3） |
| SSPB-G7042 | 42 | 700 | 1000 | 2200 | 730*1130*2200 | |
| SSPB-G7742 | 700 | 730*850*2200 | ||||
| SSPB-G7037 | 37 | 700 | 1000 | 2000 | 730*1130*2000 | |
| SSPB-G7737 | 700 | 730*850*2000 | ||||
| SSPB-G7033 | 33 | 700 | 1000 | 1850 | 730*1130*1850 | |
| SSPB-G7733 | 700 | 730*850*1850 | ||||
| SSPB-G7026 | 26 | 700 | 1000 | 1550 | 730*1130*1550 | |
| SSPB-G7026 | 700 | 730*850*1550 | ||||
| SSPB-G7020 | 20 | 700 | 1000 | 1250 | 730*1130*1250 | |
| SSPB-G7020 | 700 | 730*850*1250 | ||||
| SSPB-G7014 | 14 | 700 | 1000 | 1000 | 730*1130*1000 | |
| SSPB-G7014 | 700 | 730*850*1000 |
配置: 10個屏蔽雙絞線波導管，5個光纖波導管，16A電源濾波器1個，機柜專用16A PDU 1個，300*300的通風波導窗2個，風扇4個可調節，三個設備托盤。
可選配置:密碼鎖，溫濕度監控報警系統、電磁泄漏監控報警系統、風道散熱循環系統、屏蔽后開門
